Aquisição dados, supervisão e controle

Sistemas para aquisição, supervisão e controle de dados (Local/Remoto)

Funções:

  • Cruzamento de dados coletados com os de produção;
  • Registros de paradas de linha e equipamentos com informações das paradas [tipo de parada, data/hora da parada, tempo de parada, entre outras funções registradas];
  • Registros das falhas e alarmes;
  • Contador de paradas;
  • Indicador do tempo médio da produção,velocidade da linha, cadência do processo;
  • Consumo de energia KW/h [produção];
  • Gráficos da produção por minuto/hora;
  • Gráfico de eficiência máquina – OEE;

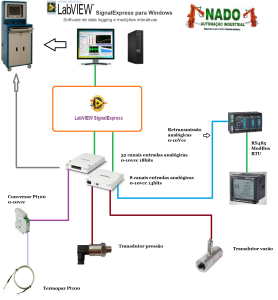

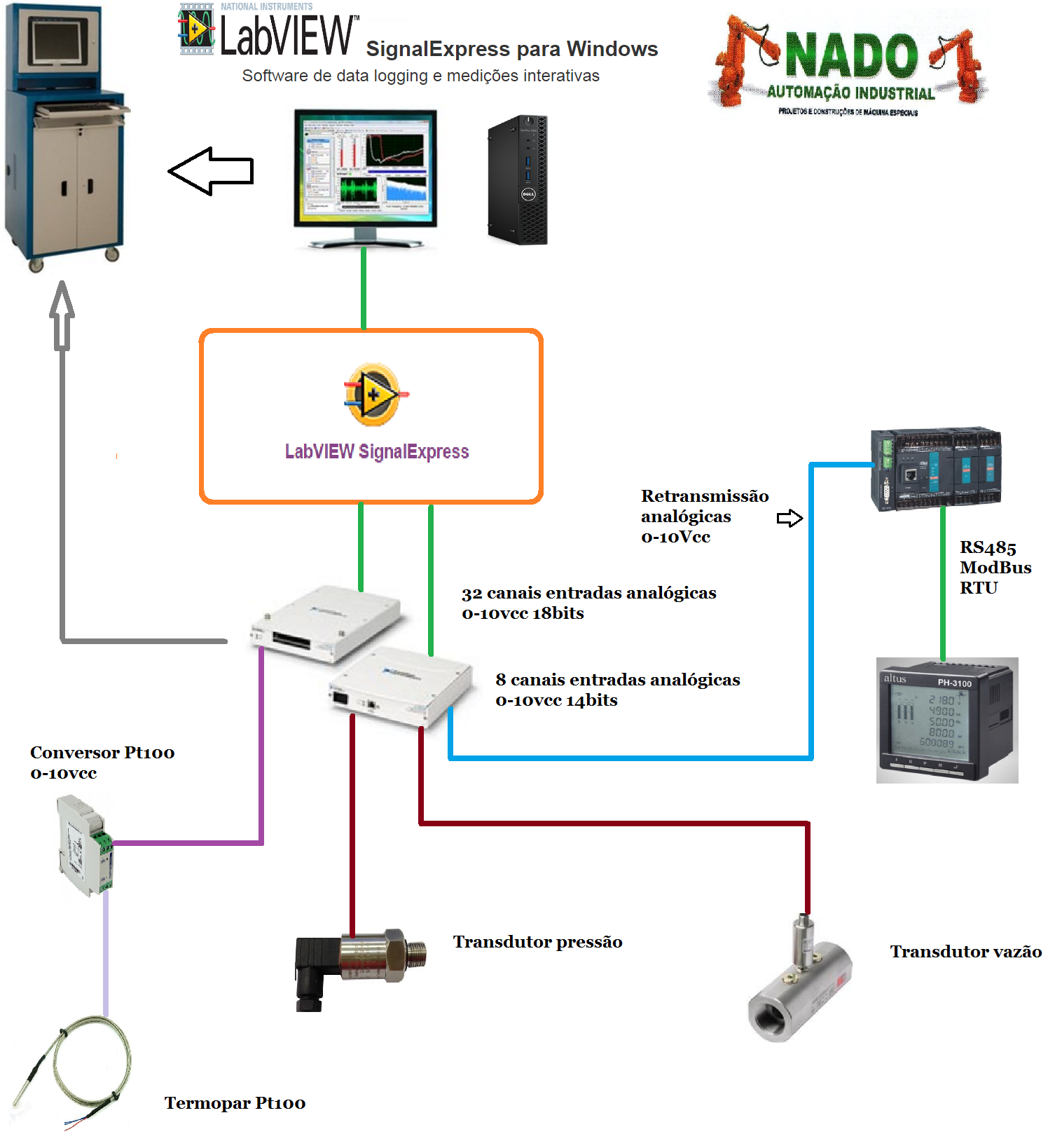

Data logging IHM_Remoto_CLP_Medidor grandezas  LabView_placas_Data logging_CLP_Medidor grandezas

Coletores de dados para máquinas e processos industriais

Desenvolvemos coletores de dados de acordo com a necessidade do cliente

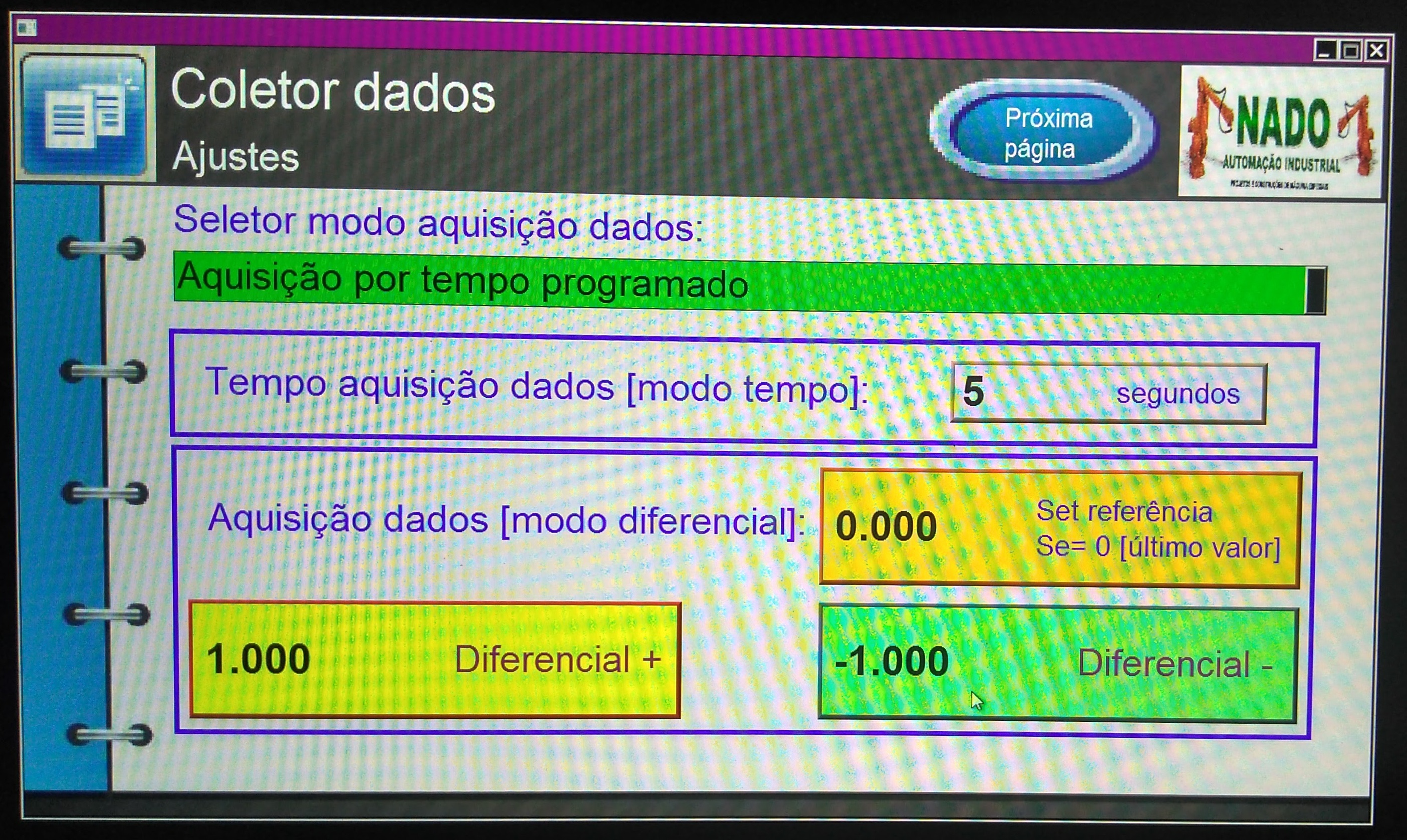

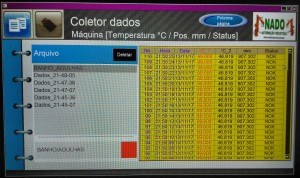

DataLog_IHM_AjustesDataLog_IHM_Coleta
  • Coletor dados modelo NA-T4-100/1 [temperatura]
    Composto por 4 canais de temperatura PT100
  • Coletor dados modelo NA-T4-*J ou K/1 [temperatura]
    Composto por 4 canais de temperatura * tipo J ou K
  • Coletor dados modelo NA-111-KWH/1 [consumo Kw/h / A / V]
    Composto por 3 canais leituras de consumo energia elétrica / corrente e tensão
  • Coletor dados modelo NA-1- ***/1 [Peso / Vazão liquídos]
    Composto por 1 canal para leitura de consumo [* Vazão de líquidos ou Peso]
% Coletor dados modelos diversos:
  • Composto por 1 canal ou mais canais de leituras (até 128 canais de leituras);
  • Display de 4″ a 7″ colorido, porta USB para dados, dados em formato “Excel”, gráficos do canais, modo calibração, modo Off-set dos canais, ajustes das coletas (tempos e intervalos), modo alarme ajustável;
  • 60000 coletas/arquivo podendo ser divididos em vários arquivos de acordo com a capacidade do sistema;
  • Canais para temperatura, tensão, vazão, frequência, pulsos, corrente,  peso, força, ciclos, pressão, luminosidade, humidade, nível, ruído, vibração, **especiais (gases, vapor “*humidade” e oxigênio);
  • Aquisição de outros dispositivos em rede para diversos protocolos (RS232 ModBus, RS485 ModBus, CanOpen, Ethernet TCP/IP ModBus, Ethercat, Profinet, Hart, ProfiBus, DeviceNet entre outros);
  • Integração com supervisórios e sistemas existentes em máquinas e processos industriais;
  • Interfaces para computadores e bancos de dados;
  • Gerenciamento remoto;
  • Rede Wi-fi entre dispositivos integrados ao sistema;
Aquisição e controle (Local / Remoto)

Aplicações aquisição dados e controle

  • Modo local

  • Modo remoto

Aquisição dados via USB (Pendrive ou HD externo)
Pode ser programado valor mediano de 10 a 200 valores coletados para gerar ponto de correção
  • IHM com USB (Pendrive dados conectado)
  • Dados serão salvos em arquivos .CSV “dentro do Pendrive” (Excel)
Aquisição dados via PC (Rede Ethernet)

Está opção salva os gráficos dos dados coletados (de acordo com desenvolvimento do gráfico índice)

Pode ser programado valor mediano de 10 a 200 valores coletados para gerar ponto de correção

  • Dados coletados no PC (Formato .CSV “Excel”)

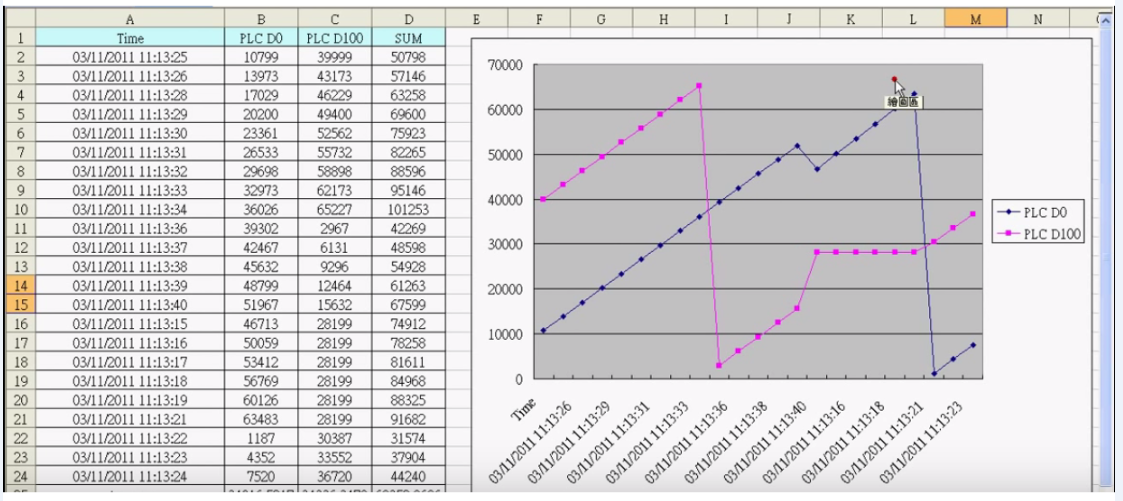

Telas_Processo_ (8)

Arquivo gerado e salvo                                Gráficos gerados e salvos no arquivo

Opção aquisição dados via PC / Tablet / Celular (Internet)

  • Monitora processos e máquinas industriais;

  • Controla processos e máquinas industriais;

  • Facilita manutenção por ser remota;

OBS: Pontos de correção são armazenados e analisados pelo CLP, este interrompe automaticamente a máquina (testes / produção) de acordo com o índice de balanceamento programado; Exibindo mensagem na IHM, sinais visuais e sonoros (de acordo com projeto).
Pontos de paradas são gerados arquivos para análise (data / hora e código motivo da parada).
Controle das reprovas ou correção do fator range do produto.
O sistema suporta 65000 dados de linhas coletadas, ultrapassando este valor, o sistema subscreve os valores ou pode ser criado nova tabela de coleta, sendo limitado a capacidade do HD externo ou Pendrive.
Interface com banco de dados
